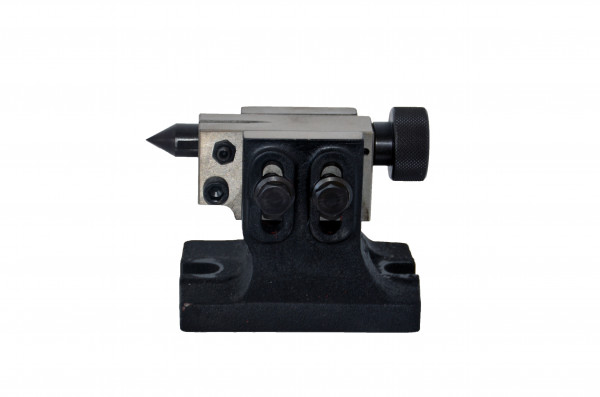

Reitstock höhenverstellbar von VERTEX
105,00 €*
Preise inkl. 19% USt. zzgl. Versandkosten
Lieferzeit: 1-3 Werktage **
Mehr als 10 Stück verfügbar (online und im Fachgeschäft)
Einsatzzweck
Der Reitstock wird beim Fräsen verwendet, um Werkstücke "zwischen den Spitzen" zu bearbeiten bzw. Werkstücke, die etwas weiter aus dem Teilapparat stehen, zu stützen oder horizontal auszurichten.
Technische Daten
| Spitzenhöhe [mm]: | 75 - 105 |
|---|---|
| Spitzen-Ø [mm]: | 19 |
| Material Spitze: | C45E-Stahl |
| Härtegrad Spitze [HRC]: | 40 - 45 |
| Maße Sockel [mm]: | 135 x 95 |
| Gesamthöhe [mm]: | 110 |
| Gewicht netto [kg]: | 3,8 |
Höhenverstellbar von 75 bis 105 mm
Verstellbarkeit der Zentrierspitze um 27,5 mm
Zu Verwendung beim Fräsen längerer Wellen
Genaue Zentrierung des Werkstücks in horizontale Position
Beschreibung
Dieser Reitstock ist durch die höhenverstellbare Spitze für Teilapparate geeignet, deren Drehtischmitte bei vertikaler Stellung zwischen 75 und 105 mm liegt.
Um eine horizontale Ausrichtung des Werkstücks zu erreichen, wird dieses zwischen den Teilapparat und dem Reitstock gespannt. Durch eine Klemmschraube wird die Reitstockspitze in der eingestellten Höhe fixiert, ebenso kann die horizontale Stellung der Spitze durch Klemmung gesichert werden.
Die seitliche Verstellung der Zentrierspitze wird durch einen gerändelten Drehknopf ermöglicht. Der horizontale Verfahrweg der Spitze beträgt 27,5 mm.
Lieferumfang
- 1 x Reitstock höhenverstellbar von VERTEX
Mehr zur Marke und den Produkten von
Dieser Reitstock ist durch die höhenverstellbare Spitze für Teilapparate geeignet, deren Drehtischmitte bei vertikaler Stellung zwischen 75 und 105 mm liegt.
Um eine horizontale Ausrichtung des Werkstücks zu erreichen, wird dieses zwischen den Teilapparat und dem Reitstock gespannt. Durch eine Klemmschraube wird die Reitstockspitze in der eingestellten Höhe fixiert, ebenso kann die horizontale Stellung der Spitze durch Klemmung gesichert werden.
Die seitliche Verstellung der Zentrierspitze wird durch einen gerändelten Drehknopf ermöglicht. Der horizontale Verfahrweg der Spitze beträgt 27,5 mm.
Dieser Reitstock ist durch die höhenverstellbare Spitze für Teilapparate geeignet, deren Drehtischmitte bei vertikaler Stellung zwischen 75 und 90 mm liegt.
Um eine horizontale Ausrichtung des Werkstücks zu erreichen, wird dieses zwischen den Teilapparat und dem Reitstock gespannt. Durch eine Klemmschraube wird die Reitstockspitze in der eingestellten Höhe fixiert, ebenso kann die horizontale Stellung der Spitze durch Klemmung gesichert werden.
Die seitliche Verstellung der Zentrierspitze wird durch einen gerändelten Drehknopf ermöglicht. Der horizontale Verfahrweg der Spitze beträgt 30 mm.
Dieser Reitstock ist durch die höhenverstellbare Spitze für Teilapparate geeignet, deren Drehtischmitte bei vertikaler Stellung zwischen 45 und 80 mm liegt.
Um eine horizontale Ausrichtung des Werkstücks zu erreichen, wird dieses zwischen den Teilapparat und dem Reitstock gespannt. Durch eine Klemmschraube wird die Reitstockspitze in der eingestellten Höhe fixiert, ebenso kann die horizontale Stellung der Spitze durch Klemmung gesichert werden.
Die seitliche Verstellung der Zentrierspitze wird durch einen gerändelten Drehknopf ermöglicht. Der horizontale Verfahrweg der Spitze beträgt 27 mm.
Dieser allseitig geschliffene Reitstock ist passend zum SIEG Präzisions- Teilapparat Artikel-Nr. 16050, d. h. die Spitzenhöhe dieses Reitstocks entspricht der Höhe der Auflage bis zur Drehachse des Rundtischs (bei horizontaler Verwendung). Sowohl die Körnerspitzenführung als auch die Zentrierspitze selbst sind seitlich mittels gerändelten Verstellrädern einstellbar. Über eine Innensechskantschraube lässt sich die eingestellte Position der Körnerspitzenführung fixieren. Die Zentrierspitze wird über eine seitliche Klemmschraube festgestellt. Zur Befestigung auf dem Maschinentisch weist der Sockel zwei Langlöcher auf. Über einen Öler kann die Körnerspitzenführung geschmiert werden.
